Le attrezzature della Sezione della Racchetta di San Casciano V.P., rispecchiano quelle direttive di tutta l'Associazione. La prima attrezzatura è quella personale in dotazione ad ogni Socio, nel rispetto delle Norme Antinfortunistiche.
|
|
Qui vediamo il Responsabile della Sezione (in tuta verde e gialla, questi sono i colori della ns. Associazione), che impartisce una lezione di come ci si veste per svolgere il Servizio Antincendio. Si vede in particolare la tuta di colore arancio, fornita dalla Regione Toscana con tutto l'occorrente per questa attività volontaria, uniforme adottata a livello nazionale a norma di Legge per il servizio antincendio boschivo. Ogni socio volontario ha in dotazione la propria attrezzatura antinfortunistica. |
Oltre a quella personale, vediamo adesso le attrezzature a disposizione nella ns. sezione ed alcune descrizioni.
Molto importante nella lotta agli incendi boschivi, è l'utilizzo di mezzi idonei per raggiungere i luoghi dove si verificano tali incendi. La logica ci porta subito a dire di avere a disposizione dei mezzi con trazione integrale per percorrere anche fondi che non permettono la piena aderenza delle ruote motrici; capacità di superare almeno il 30% di pendenza su fondi asciutti a pieno carico e una gamma di marce ridotte che consentono un'adeguata capacità di viaggiare del mezzo impiegato. Queste cose le offrono solo dei buoni FUORISTRADA. Noi ci siamo orientati sul modello LAND ROVER, considerando che il veicolo potrà essere impiegato in difficili percorsi di fuoristrada oltre al trasporto di attrezzature idonee per il lavoro di spengimento dei fuochi. Le attrezzature trasportate devono avere dimensioni e pesi proporzionali alle dimensioni e alla portata del mezzo su cui vengono installate. Devono inoltre garantire un'operatività reale di almeno 30 minuti a un raggio minimo di 100 metri dal mezzo. Devono essere di facile utilizzo ed avere una scarsa manutenzione, oltre ad una buona resa di lavoro ed affidabilità. L'esperienza di tutti gli anni trascorsi, ci ha portato a progettare dei mezzi attrezzati in un determinato modo, il quale si rileva veramente efficiente per la lotta agli incendi boschivi.
Ecco i ns. automezzi e come sono attrezzati
Vista
generale degli automezzi attrezzati per il servizio Antincendi Boschivi
e Protezione Civile.
|
|
LAND ROVER
DEFENDER 110 TDI PICK-UP Cilindrata
2500 cc Diesel Attrezzatura
MODULO Antincendio:
|
|
|

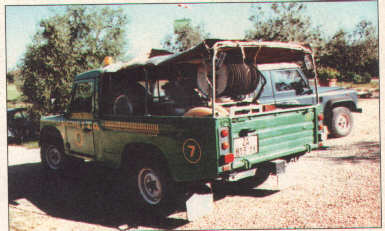

LAND ROVER
DEFENDER 90 TDI PICK-UP Cilindrata
2500 cc Diesel Attrezzatura
MODULO Antincendio:
|
|
|

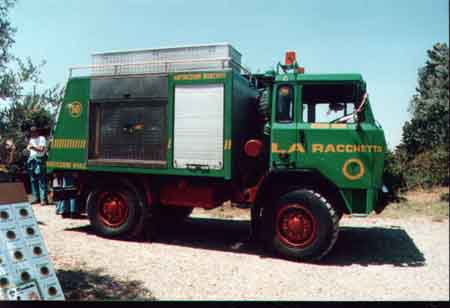

ACL 75 -
ALFA/LANCIA Cilindrata
5184 cc - 90 CV - Diesel Attrezzatura
MODULO Antincendio:
|
PARTICOLARE DESCRIZIONE DELLA ATTREZZATURA SUI MEZZI
|

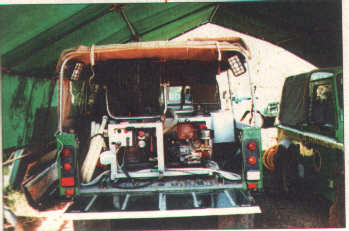

Vista generale del modulo scarrabile montato sugli automezzi. Motopompa, arrotolatore, cassone dell'acqua, quadro dei comandi, il tutto montato su guide con cuscinetti alla base dell'attrezzatura e fissate sul telaio del veicolo. Questo modulo scarrabile, permette di utilizzare il veicolo per altri scopi se non è necessaria tale attrezzatura. |
|
|
|

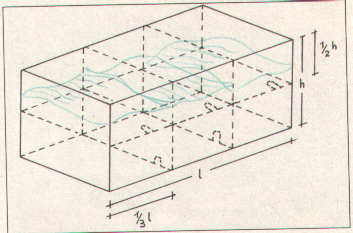

Disegno progettistico del cassone in acciaio inox per l'acqua. Spaccato assonometrico del serbatoio. Si notino i frangifrutti il cui scopo è quello di limitare il movimento dell'acqua durante il rasporto, per non incorrere in pericolosi e improvvisi cambiamenti d'assetto del veicolo, specialmente nei percorsi fuoristrada. |
|

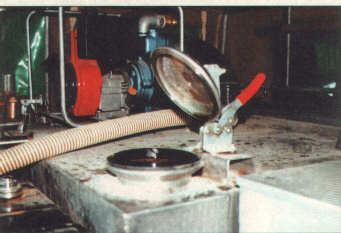

Vista particolare del bocchettone di rifornimento d'acqua a tenuta stagna con chiusura rapida, si noti sul fondo l'idrovora barellabile da 500 litri/min. per rifornimento da punti d'acqua. Idrovora disponibile solo sulla Campagnola n. 7. |
|
|
|

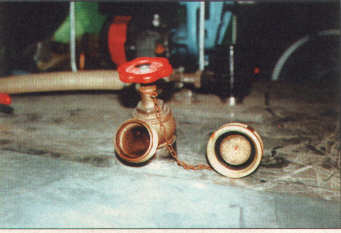

Vista particolare dell'attacco da 45 mm. per il rifornimento idrico da idranti o automezzi dei VV.FF. oppure da autobotte Racchetta. |
|

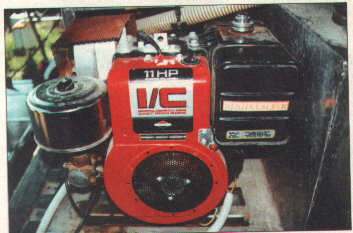

Motore Brggs & Stratton del gruppo motopompa (quattro tempi a benzina da 11 CV di potenza max.). In particolare si nota il grosso filtro dell'aria sulla sinistra ed il serbatoio della benzina sulla destra: da sottolineare la facilità di accesso per le operazioni di manutenzione e rifornimento al filtro aria, alla candela di accensione, all'asta dell'olio motore e al serbatoio del carburante. L'avviamento del motore è elettrico su tutti gli automezzi, con possibilità di messa in moto anche manuale. |
|
|
|

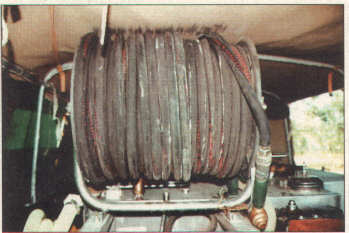

Vista particolare dell'arrotolatore in acciao inox contenente 100/150 metri di tubo. E' da notare che il supporto principale dell'arrotolatore svolge anche la funzione di collettore per l'acqua a pressione, saltando di fatto l'attacco esterno del collettore proveniente dalla motopompa che ha creato sempre problemi di tenuta durante la rotazione dell'arrotolatore. Quest'ultimo è dotato anche di ingrassatori sui perni e fermi di bloccaggio dell'arrotolatore stesso. |
|

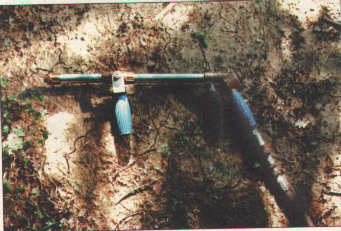

Vista particolare della lancia di aspersione, con regolazione del flusso della fuoriuscita dell'acqua. |
|
|
|

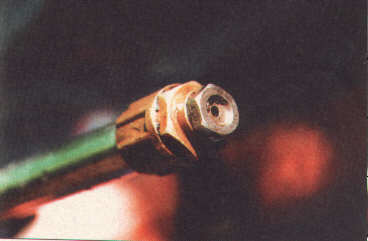

Vista particolare dell'ugello di 4 mm. di diametro della lancia di aspersione. Gli augelli su questo tipo di lancia sono interscambiabili, per il risparmio dell'acqua nelle operazioni di bonifica si possono montare ugelli da 1,8 mm. a 3,0 mm.. |
TUTTE LE ATTREZZATURE SONO INTERSCAMBIABILI E POSSONO ESSERE INTERCONNESSE TRA LORO, SIA A LIVELLO DI SEZIONE E SIA A LIVELLO DI TUTTA L'ASSOCIAZIONE STESSA. QUESTO PERMETTE UNA PIU' AMPIA COLLABORAZIONE TRA I MEZZI STESSI DURANTE LE FASI DI SPENGIMENTO DI UN INCENDIO.
ALTRE ATTREZZATURE DISPONIBILI
|
GENERATORE ELETTRICO: 5 KW - 220 V. - 12 V. |
|
|
IDROVORA: Marca YAMAHA da 1.000 L/MIN. |
|
|
IDROVORA: 400 L/MIN. |
|
|
N.2 MOTOSEGHE: Marca HUSQWARNA 40 CC. - 51 CC. |
|
|
MOTOSEGA: Marca TANAKA 30 CC. |
|
|
|
|
|
|
|
Aggiornato al 01/03/2001
